MCI und Stage Tec modernisieren WDR-Regionalstudios

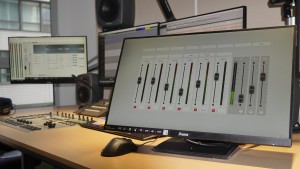

Im Zuge der Modernisierung der Regionalstudios des WDR liefert Stage Tec mehrere seiner IP-basierten Broadcast-Mischpult On Air Flex. Die Konsolen sind mit einem zentralen und zwei 4-Fader-Modulen ausgestattet. Gesteuert wird On Air Flex zusätzlich über eine ein Remote User Interface (RUI) in Form einer plattformunabhängigen Browser-Applikation. So kann das Mischpult auch mit PC, iPad und jedem anderen netzwerkfähigen Endgerät von weiter entfernten Orten aus gesteuert werden.

In alle neun Regionalstudios des WDR wird jeweils ein Mischpult in die crossmedialen Bearbeitungsräume (CBR) eingebaut, in denen Selbstfahrer arbeiten. Eine Prototyp-Anlage wurde bereits im Regionalstudio Duisburg in Betrieb genommen. Die für On Air Flex notwendige Nexus-Hardware musste nicht geliefert werden, da das Netzwerk beim WDR bereits installiert ist und weiterhin verwendet wird. Lediglich die Konfiguration der vorhandenen Nexus-Kreuzschiene wurde modifiziert. Alle Regionalstudios wurden 2007 mit Auratus-Mischpulten und einem Nexus-Netzwerk ausgestattet.

Im Zuge des Umbaus werden diese Pulte überarbeitet und bekommen das Platinum-Layout. Die Funktionen der Hardware-Oberfläche von On Air Flex wurden für den WDR spezifiziert. Damit die Selbstfahrer das Pult bedienen können, hat Stage Tec eine auf die Workflows des WDR zugeschnittene RUI-Moderatoren-Page zur Verfügung gestellt.

In den Regionalstudios werden Beiträge für die Lokalnachrichten produziert. Die dafür benötigten Anwendungen wurden mit Nexus Logic Control erstellt, zum Beispiel die Steuerung des Telefonhybriden durch Auratus und On Air Flex . Dabei steuert das Logic-Interface das Nexus-Board XACI und EmBER+ Messages an. So können über beide Konsolen Telefonate angenommen, gehalten, durchgeschaltet und beendet werden.

Das modernisierte WDR-Regionalstudio Duisburg, das am 25. Mai 2020 „on air“ ging, ist das erste Studio im WDR, das für Produktionen in Ultra-High-Definition (UHD) vorbereitet ist. MCI plant und realisiert als Generalunternehmer die Installation und Inbetriebnahme der neun Regionalstudios, zuzüglich des bereits HD-fähigen Studio Köln, und die Einbindung in die Zentrale Austauschplattform ZAP.  An allen Standorten werden jeweils die Redaktionsräume und Arbeitsflächen zu einem „gemeinsamen Newsroom“ vereint.

Die Planung für die benötigte Produktionstechnik zur Umsetzung des neuen Studiokonzeptes und der Vollintegration in die vernetze Produktionsumgebung des WDR begann im April 2019. Die zuvor getrennten Bereiche mussten in einem bedarfsgerechten crossmedialen Produktionskomplex vereint und gleichzeitig UHD-fähig gemacht werden. Das Konzept sieht für die neuen Studios neben der klassischen Fernseh- und Hörfunkproduktion einen crossmedialen Bearbeitungsraum vor, in dem Beiträge für alle Ausspielkanäle aufbereitet und bereitgestellt werden können.

Im Zuge der Modernisierung und Umstellung auf die 12G-SDI-Single-Link-UHD-Technik stand das Projektteam vor der Aufgabe, die gesamte Technik auf ihre UHD-Fähigkeiten hin zu untersuchen und die geeignete Integration zu finden. Der Regieraum wurde neu geplant, gestaltet und mit vier Arbeitsplätzen ausgestattet. Um zukünftig in UHD produzieren zu können wurden zusätzlich zum eingangs erwähnten Stagetec-Auratus-Audio-Mischpult und der passenden Stagetec-Nexus-Audio-Kreuzschiene unter anderem  eine Ross-Ultrix-Videokreuzschiene und ein Ross-Video-Carbonite-Black-Plus-12G+-Bildmischer sowie Grafiksysteme von Avid integriert.

Für die klassische Studioproduktion werden Ikegami-UHD-Boxkameras auf Hubsäulen der Vitec Group genutzt, die durch den schwenk- und neigbaren Kopf auf die Bewegungen der Moderatorinnen und Moderatoren per Remote aus der Regie einstellbar sind. Zwei neu geschaffene Presenterflächen wurden für den Selbstfahrerbetrieb geplant und jeweils mit kleinen Yellowtec-Intellimix-Mischpulten ausgestattet. Ein Arri-Broadcaster-2-Plus-Leuchtpanel bietet Journalisten zukünftig die Möglichkeit, sich autark auf Internet-Verbreitungswege zu schalten. Sämtliche Arbeitsplätze wurden mit KVM-Systemen von G&D ausgestattet.

Das IP-basierte VSM-Studio-Steuerungs-System von Lawo vereint die Studiotechnik unter einem Dach, stellt alle wichtigen Parameterwerte in Echtzeit bereit und macht diese für die Benutzer zugänglich. Auf Basis von VPMS und IBM Arema wird die ZAP im gesamten WDR für die filebasierte Produktion eingesetzt. Die Regionalstudios werden im Rahmen des Projektes mit ihren Schnittplätzen sowie Ingest-(Harmonic-) und Playout-Servern vollständig in die ZAP integriert. Die Schnittplätze sind an ein zentrales, in Köln installiertes Avid-Nexis-Produktionssystem angeschlossen.

Das an die ZAP angebundene Playout in den Regionalstudios wird mittels HMS ClipBox durchgeführt. ClipBox gibt sowohl SD-, HD- als auch UHD-Clips wieder. Die Wiedergabe von Fill- und Key-Signalen an den Bildmischer ist ebenfalls möglich. Weiterhin wird mittels einer MOS-Anbindung an OpenMedia der beim WDR etablierte Platzhalter-Workflow unterstützt. Dabei werden Beiträge und deren Medienobjekte in OpenMedia angelegt. Der Playout-Server übernimmt das Management und die Verknüpfung der Medienobjekte mit Clips. Im finalen Schritt stellt OpenMedia per MOS einen Sendeplan für das Playout bereit. Bedient wird ClipBox hauptsächlich per Fernsteuerung über den Bildmischer, sodass Playout und Bildmischung an einem Arbeitsplatz vereint werden konnten.

Bis Ende 2020 werden die Studios in Wuppertal und Siegen mit neuer UHD-fähiger Technik und vollständiger ZAP-Anbindung „on air“ gehen, gefolgt von den restlichen sechs Regionalstudios in Dortmund, Essen, Bielefeld, Aachen, Münster und Bonn in den kommenden zwei Jahren. Aufgrund bestehender technischer Rahmenbedingungen im Bereich der Programmverbreitung werden die Studios zunächst in HD-Qualität produzieren und senden. Mit Ausbau der Verbreitungswege kann das Programm dann in UHD-Qualität angeboten werden.

(Fotos: MCI/Martin Stegbauer/WDR)

www.mci.de

www.stagetec.com
